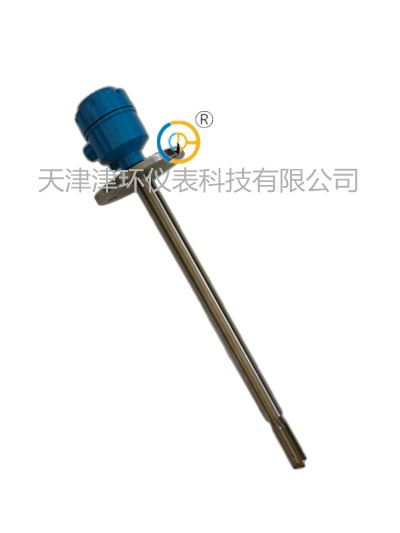

法兰安装音叉液位开关

发布时间:2020/3/30 15:13:47 点击量:3089





产品简介:

音叉式物位开关是一种新型的物位开关。仪表由一个发讯叉体和放大器部分组成,在叉体根部压紧两组压电晶体,一组作为驱动器,驱动叉体产生振动,另一组作为检测器,用以将叉股转换成电压信号。当叉股受阻时,振动器振幅变小,振动频率改变,继电器输出开关信号。从而实现物位限位测量。传感器材质为316不锈钢,可抗轻度腐蚀,用于限位控制器和高/低位报警。

典型应用:

●自来水、矿泉水   ●可产生气体的液体    ●纸浆、胶水、染料  ●啤酒、啤酒发酵剂、饮料

●废水、泥浆、酸碱溶液   ●柴油等危险场所   ●流动性好的固体粉料

拆箱

小心的打开包装箱并除去包装箱内的填充物,仔细核对装箱单上的每项条款,包括仪表型号、安装附件、说明书等,若发现有缺货,与装箱单不符或破损现象,请立即与我公司联系。

二、查看说明书

该说明书包括仪表的技术参数、安装及调试规范,请仔细阅读说明书中的每一项内容,如对说明书中的内容有不明白的地方,可以打电话或传真的方式与我公司联系。

三、技术参数

● 供    电:24VDC(标准); 220VAC(可选)    环境温度:-20℃~70

  输出方式:SPDT继电器(单刀双掷)          介质温度:-40℃~150

  工作压力:小于2MPa                        介质密度:0.6g/cm3

      时:160s(可选)                   高低位报警:现场可设置为高位或地位报警

      耗:0.5W                             外壳防护:IP66

  电气接口:M20*1.5                         过程连接: NPT1纹安装(标准螺纹)法兰安装(可选)

四、安装说明

音叉限位开关通常采用侧装(在仓壁侧面安装)方式安装与仓体侧壁对料位高度进行上下限位置的检测;当仓体不便侧面开孔时可采用顶装(在仓的顶部安装)方式安装,位置应选择能避开进料时物料冲击的位置;亦可安装与管道上防止泵的无料运行。



注意事项:

安装传感器时,将其插入罐体,用扳手卡住传感器螺纹上部的六方形拧紧即可,注意不要用手拧动壳体,因为在拧紧的过程中会造成壳体与探杆间发生转动。在出厂时壳体内部的电子单元与传感器的连接电缆已接好,用力拧壳会使内部的连接电缆拉断。

安装施工时注意叉体不要受到强烈冲击,以免损坏压电晶体。

仪表传感器应尽量避开物料的冲击,水平安装时,叉体的两个平行叉

板应取与地面垂直方式(此时叉体方向标记冲上或者冲下),以保证物料能容易地从叉板之间流出。

五、产品调试

检查电源接线:

所有电源接线均接至电子单元顶部的端子板上。



(二)高低位报警选择:

高低位报警可在现场由安装在电子单元上的高低位报警选择跳块进行设置。在右侧时为高位报警,在左侧时为低位报警(出厂时一般设为高位报警,也可以改变输出接线)。

高位报警:当物料淹没传感器中心端时(或仪表出现故障时),发出高位报警信号(跳块位置如图1所示)。

低位报警:当物料低于传感器中心端时(或仪表出现故障时),发出低位报警信号(跳块位置如图2所示)。



                                     (三)继电器的接线

每台仪表带有一组继电器触点(SPDT)单刀双掷,继电器仅作为一个开关,不能直接带动报警器或其他较大功率设备动作。所有控制信号均由电子单元顶部的端子排输出。绿灯亮时表明继电器工作正常(未报警,如图3所示),灯灭时继电器处于报警状态(在断电或仪表出现故障时,继电器也处于报警状态,如图4所示)。



打开外壳上盖,内有接线端子、拨动开关、发光二极管LED,灵敏度调节钮。灵敏度调节钮顺时针旋转,灵敏度降低;逆时针旋转,灵敏度增高。通常出厂时已标好无需调校,对于高粘度液体介质,一般调低灵敏度。

六、测试

    出厂时一般调至高位报警,将音叉式物位开关接上电源,灯亮将其提起后垂直插入水中,插入深度应大于25mm,此时输出指示灯点灭;再将音叉提起离开水面,输出指示灯变亮,说明仪表工作正常。
